(YO)20-24款豐田RAV4榮放/威蘭達安裝說明(尾門扣手開關)

一. 安裝注意事項

 ● 為了安全和確保產品正常使用,請交由專業技師安裝,切勿私自拆卸安裝,以免造成產品損壞及安裝事故發生;

 ● 請根據本說明書的布線方式布好各條線束,一定要用扎帶將各線束與原車線束扎在一起,檢查線束不要位于卡扣或螺釘孔位置,避免安裝車內飾板卡扣和螺釘時將線束壓傷;

 ● 部分線束的端子在出廠時尚未插膠殼,布好線束后為了避免端子碰在一起短路,穿完線束后需先插膠殼

 ● 裝車前先檢查汽車儀表功能顯示,車內按鍵操作是否正常,車門車窗開關是否正常,車內外表面有無刮花現象,如有問題,及時向客戶反映;

 ● 安裝人員請先取下身上所攜帶的金屬物品及其他硬物,防止在拆裝的過程中對汽車漆面、座椅或內飾等造成損傷,注意拆下的汽車飾板組件要放好,避免刮花各汽車飾板組件;

 ● 本說明書里面所有圖片僅供參考,不同配置的車型圖片可能會(huì )有不同,但是安裝方法相同。



二.安裝工具





三.產品清單



四.安裝方法

1、拆駕駛室左側飾板、腳踏板。



2、拆B飾板和左后門腳踏板。



3、拆開尾箱左側飾板(圓圈內有螺釘)。



4、拆尾門飾板(圓圈內有螺釘)



5、拆掉原車鎖,試裝電吸鎖。若電吸鎖與孔位有干涉,則磨掉上側外邊框進行安裝。



6、拆原車鎖,安裝我司電吸鎖。



7、對插鎖信號線插頭。



8、連接外扣手開關信號,夾圖示外扣手開關插頭紫色線,連接到我司鎖信號線的粉紅色線。



9、安裝好加裝開關。



10、拆氣動桿。



11、更換車身左支架。



12、更換車身右支架。



13、安裝電動撐桿,L在左,R在右(撐桿編號的第一個字母)



14、原車孔進線,布撐桿線。



15、塞好孔塞,左右一樣。



16、穿電源線到尾門(未插膠殼先不對插插頭)



17-1、二選一、電源線端子按示意圖插到膠殼內【如果配送的是10pin膠殼選此插線方式】。

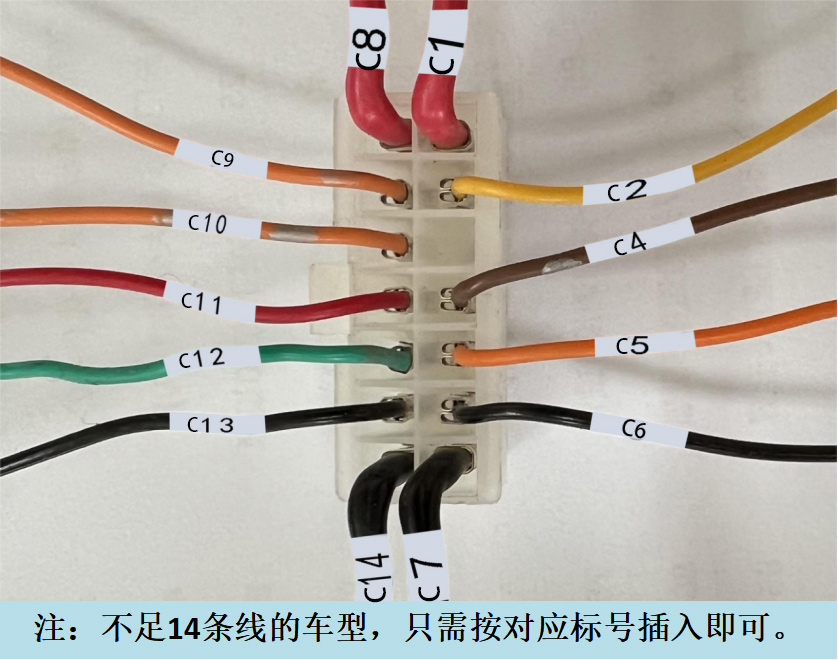

17-2、二選一、電源線端子按示意圖插到膠殼內【如果配送的是14pin膠殼選此插線方式】。

18、布電源線。



19、尾箱左側搭鐵接地。



20、駕駛室踏板左側,夾圖示插頭灰色線(汽油版車型為藍色線,同一位置),連接到我司電源線的橙色線。



21、開關面板預留位,安裝加裝開關。(夾旁邊按鍵插頭的亮燈線,使加裝開關亮燈)



22、保險盒常電腳位(第一排第7個)



23、插取電器,注意線朝向不可錯。



24、尾門左側安裝控制盒。



25、將左右撐桿線①②,鎖信號線③,電源線④按順序插好,扣好控制盒。



26、系統初始化一次,然后測試電動尾門的各項功能。



27、將尾門飾板右側拉手拆下,注意先拆部件A后,擰出原車螺釘,再拆下部件B。



28、將我司開關下飾板扣上(不要鎖螺釘),并在紅色標識處做好打孔標記。



29、打好孔后,注意將開關插線拉出。



30、安裝好開關下飾板和尾門開關。



31、安裝好開關上飾板。



五. 系統初始化方法

1. 按尾門加裝開關,尾門自動關閉;

2. 按尾門外開關,讓尾門打開,“嘀---”長響一聲;

3. 系統初始化完成。



六. 電動尾門使用說明

1. 打開或關閉尾門的方法:

  ● 按遙控鑰匙的解鎖鍵3次;

  ● 按駕駛室的解鎖鍵3次;

  ● 按尾門外的扣手開關按鍵;

  ● 按尾門的加裝開關按鍵;

  ● 按駕駛室的加裝開關:開門長按4秒。



2. 尾門暫停方法:

    尾門運行過程中,按上述方法中的任意一種,尾門會(huì )暫停,再按一次,尾門會(huì )反向運行。



3. 尾門高度記憶方法:

    將尾門開到自己想要設定的高度,再長按尾門上的加裝開關,聽到 “嘀----”長響后松開開關,高度記憶成功。

    小技巧:尾門運行過程中,暫停一下尾門,然后用手上推尾門到理想的高度。

4. 蜂鳴器聲音的含義:

  “嘀”響一聲:接收到開門/關門或暫停信號,尾門會(huì )立刻打開/關閉或暫停;

  “嘀嘀”響兩聲:開門或關門到位;

  “嘀嘀嘀”響三聲:開門或關門過程阻力過大,已經智能防夾了;

  “嘀---”長響:記憶高度成功。
